PF47
 Sujet du message: [Topic] Tableau/ liste injecteurs Bosch
MessagePosté: Vendredi 14 Octobre 2022 15:50
Hors ligne
MODO/ ADMIN - Dieu du moteur sur la planete
Avatar de l’utilisateur

Inscription: Jeudi 23 Octobre 2014 23:50
Messages: 4882
Localisation: Cergy_Vexin_(95)

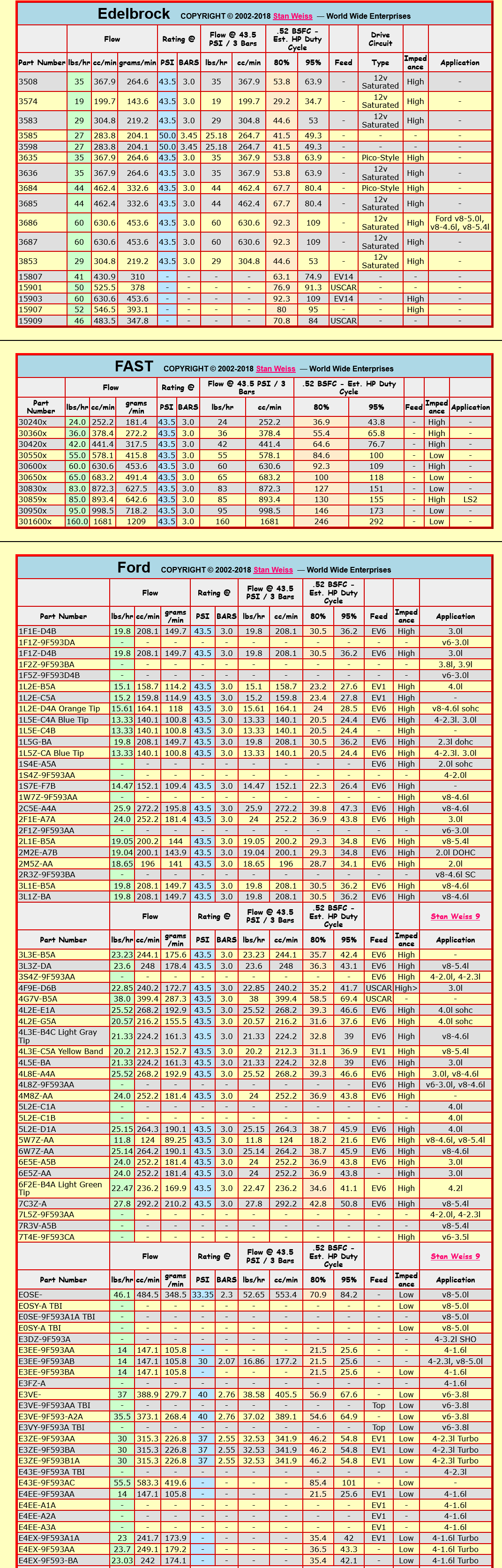

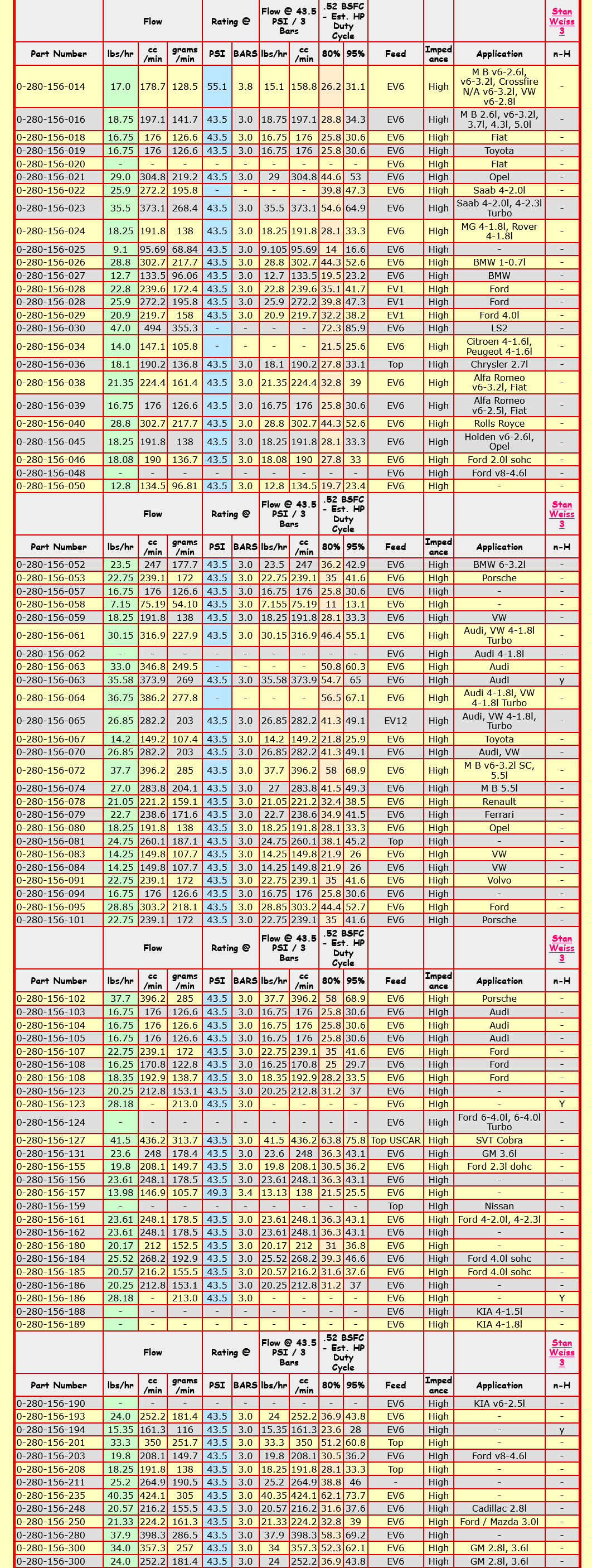

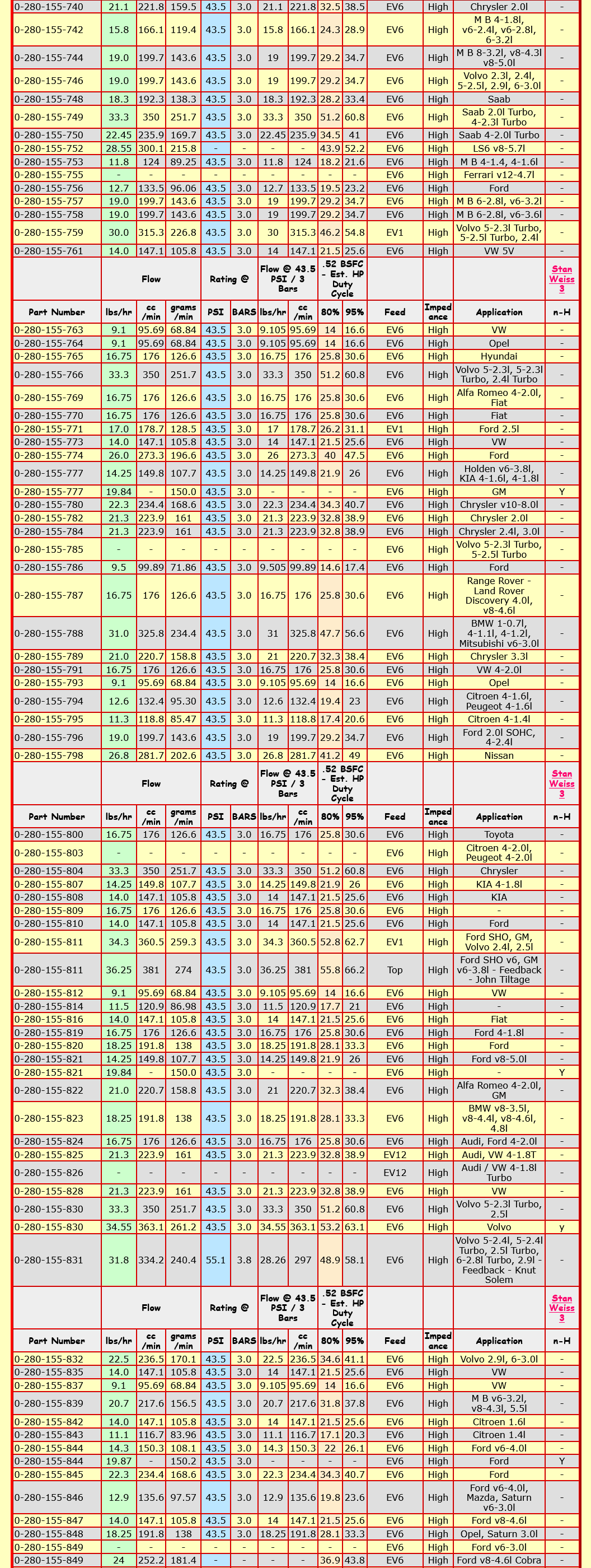

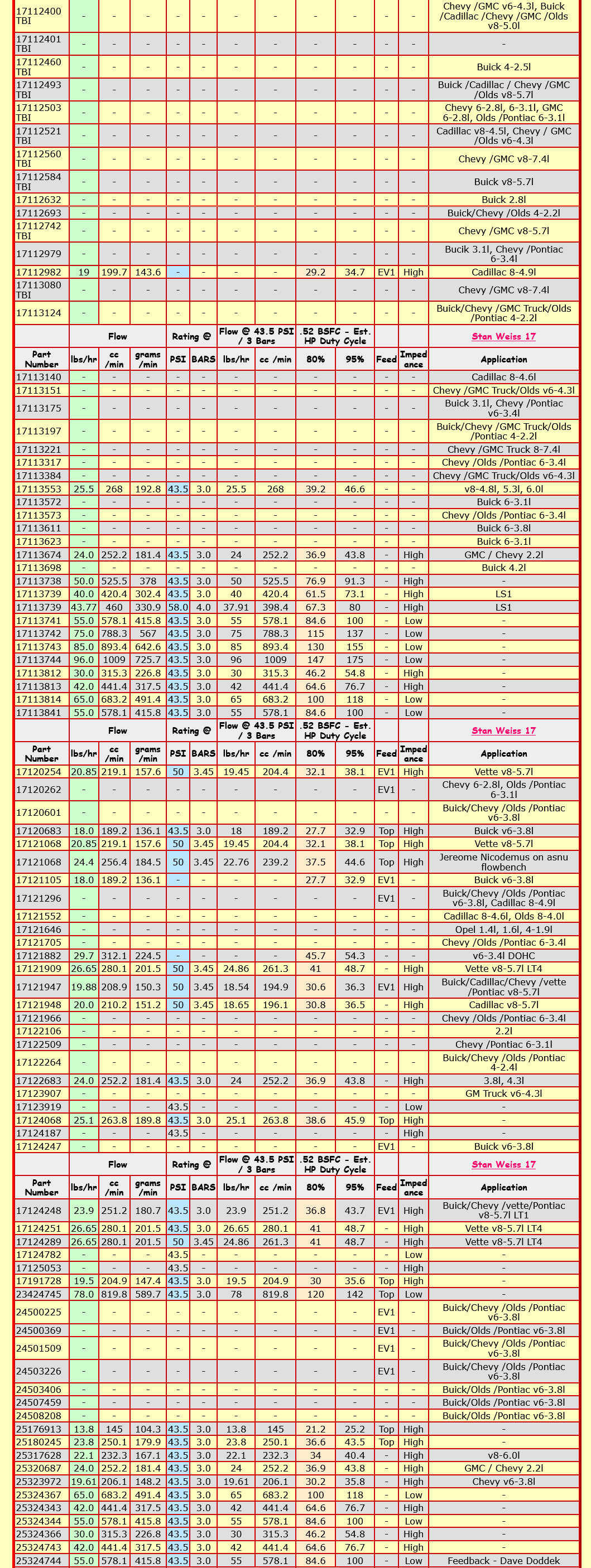

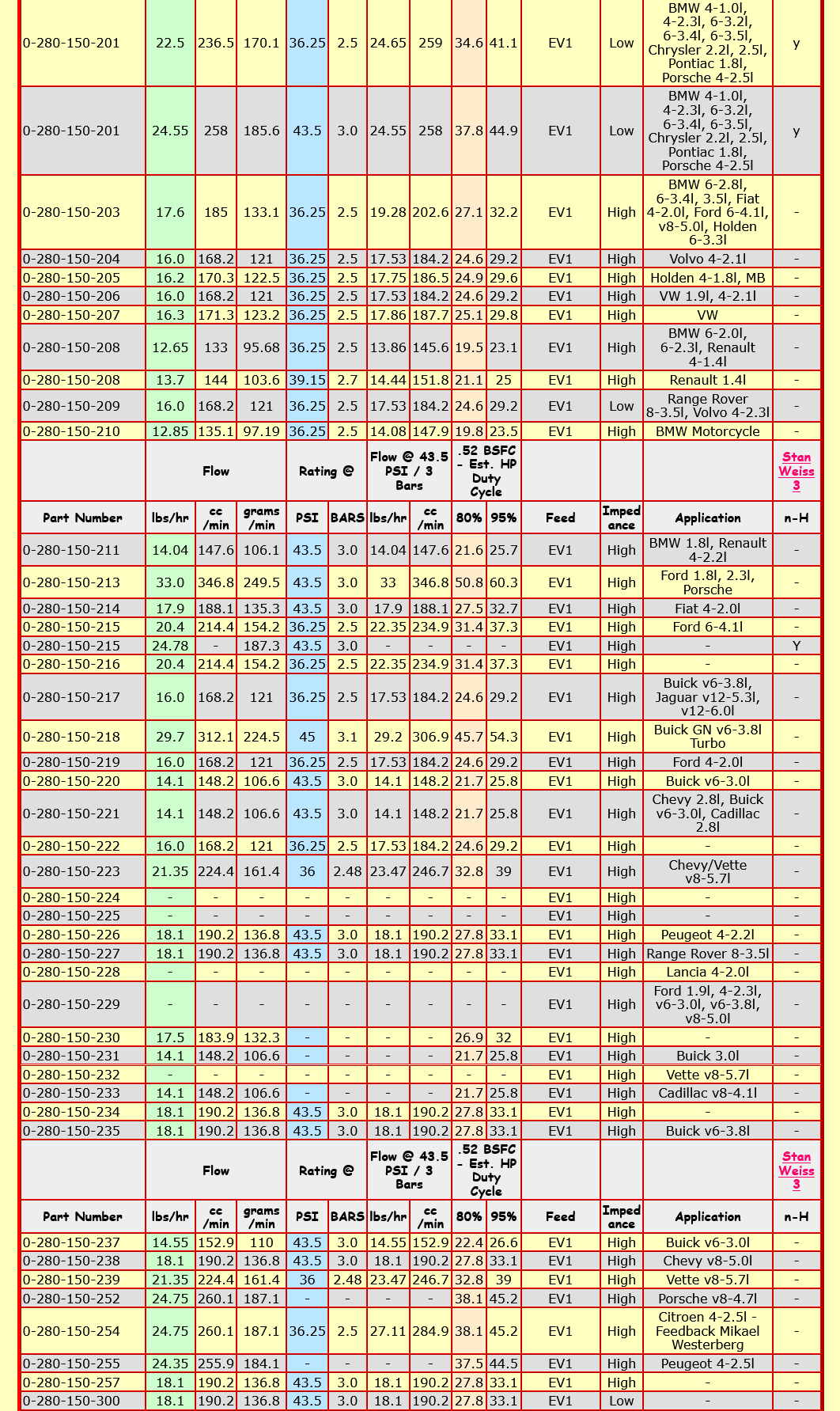

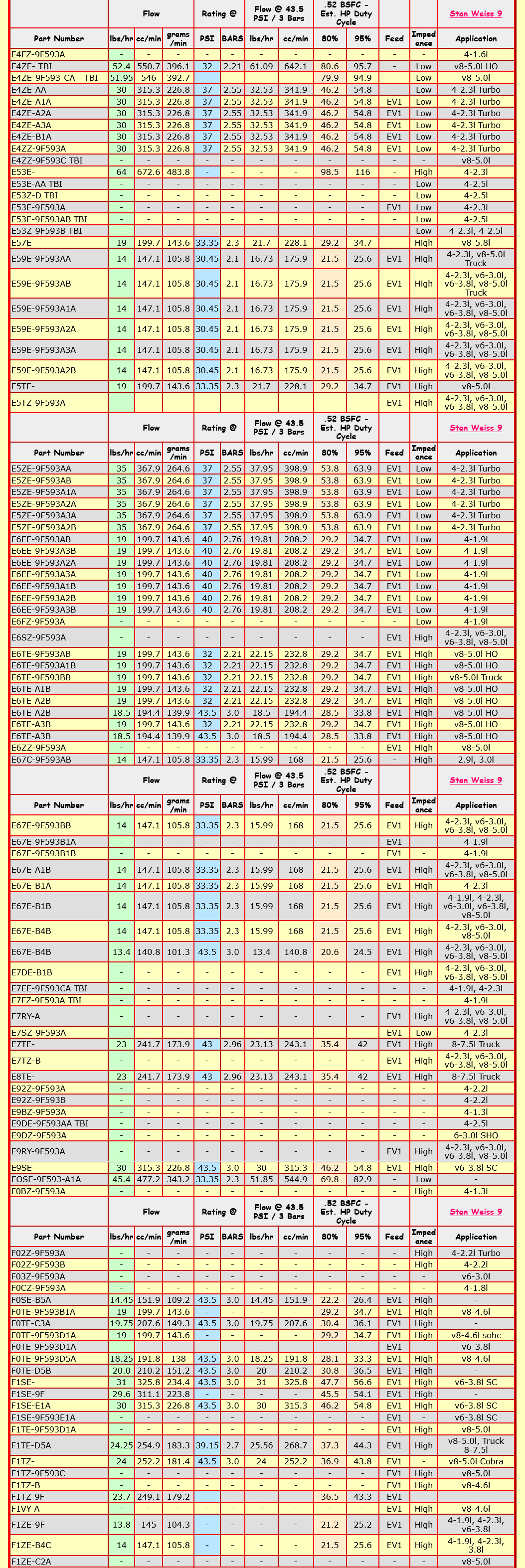

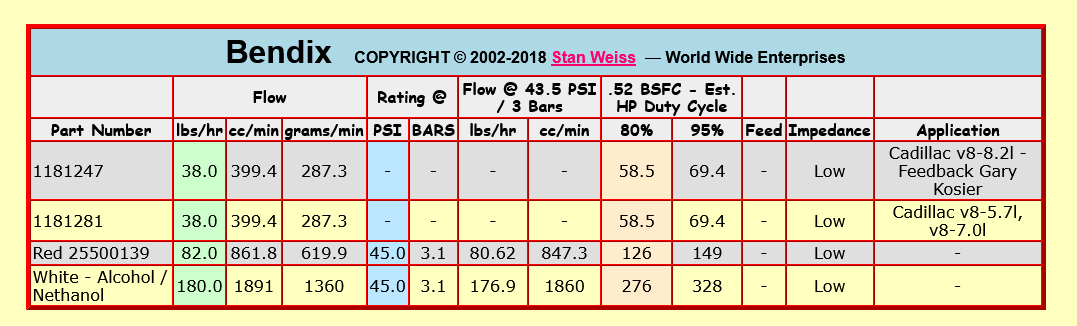

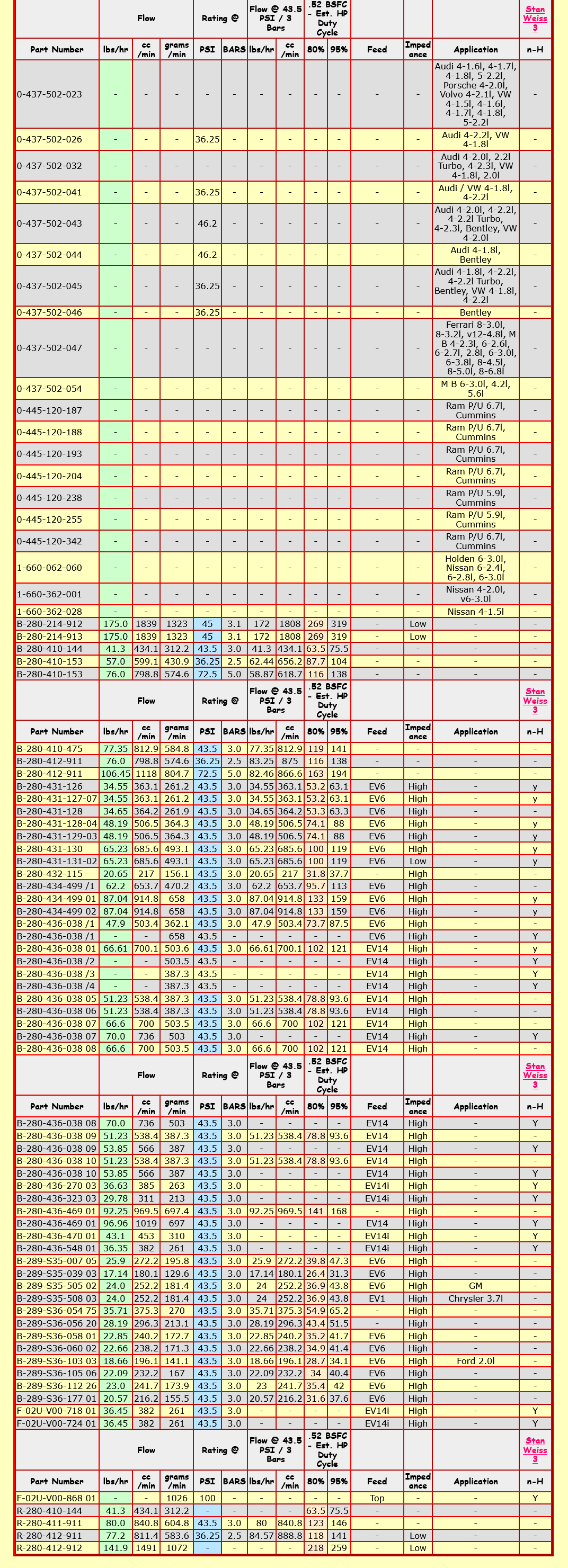

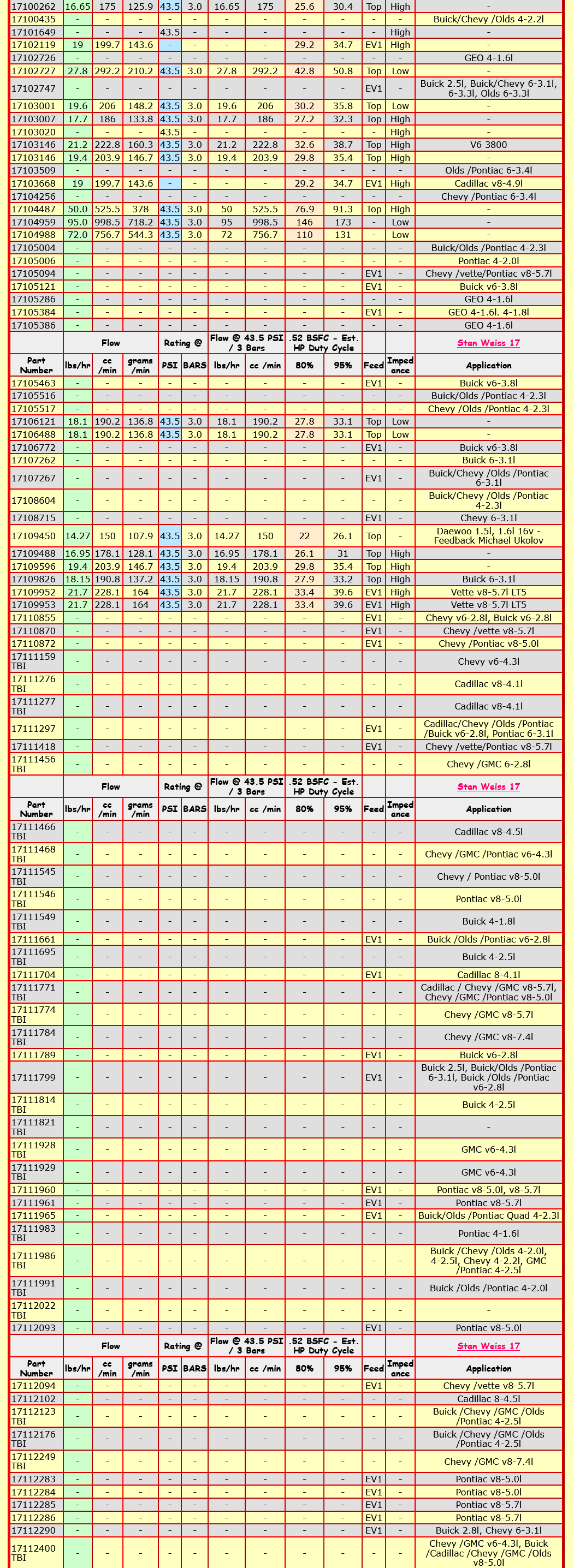

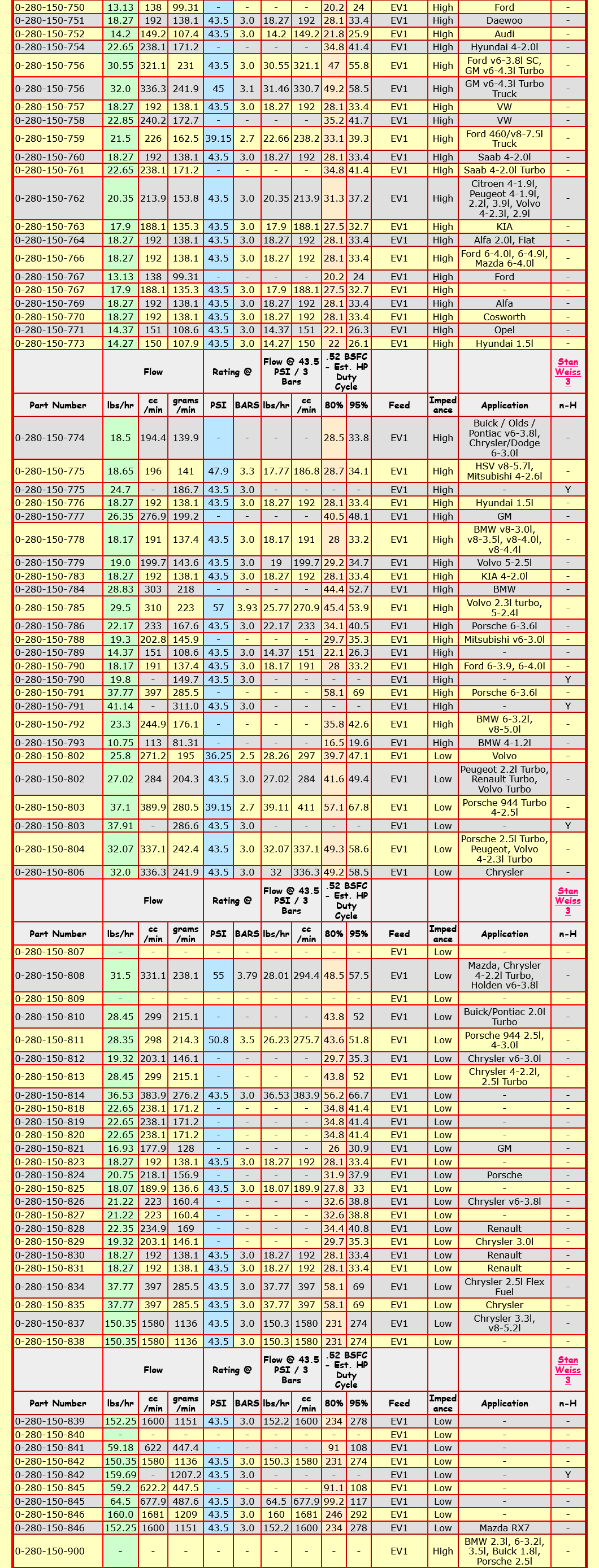

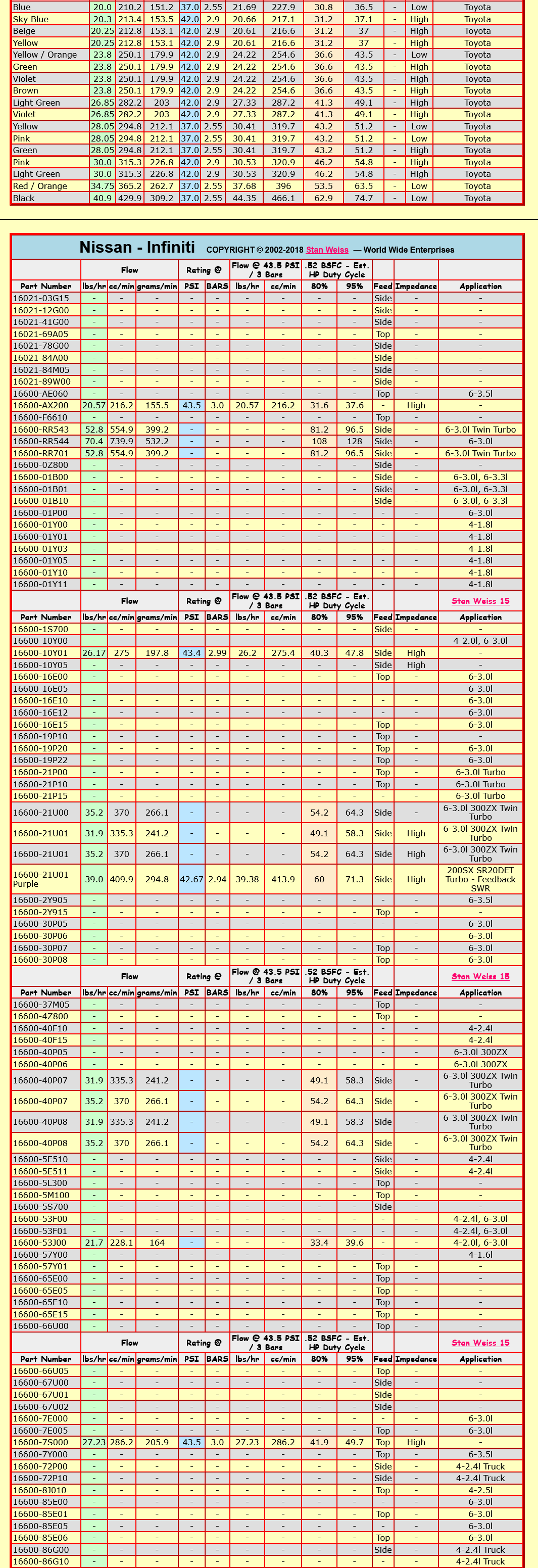

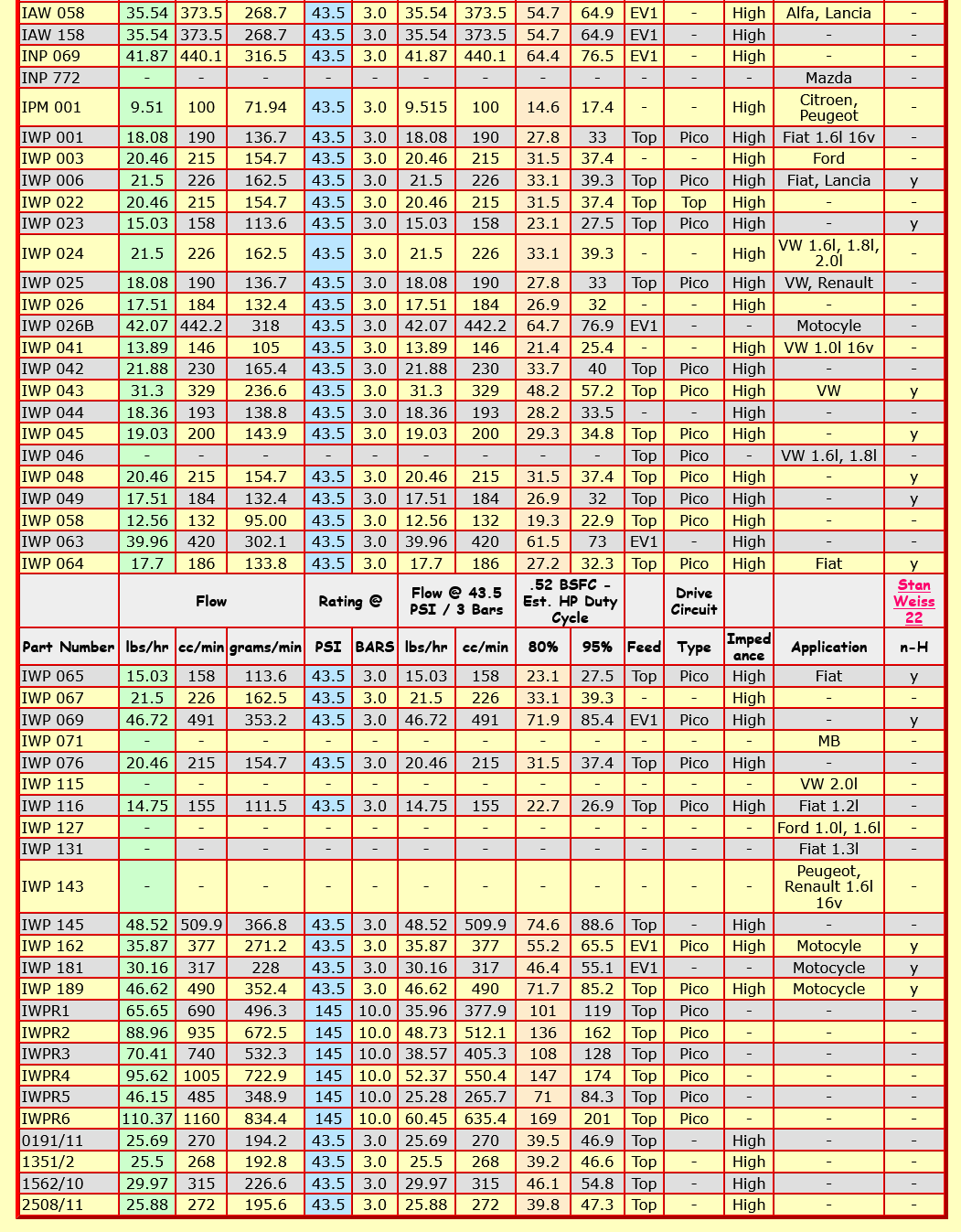

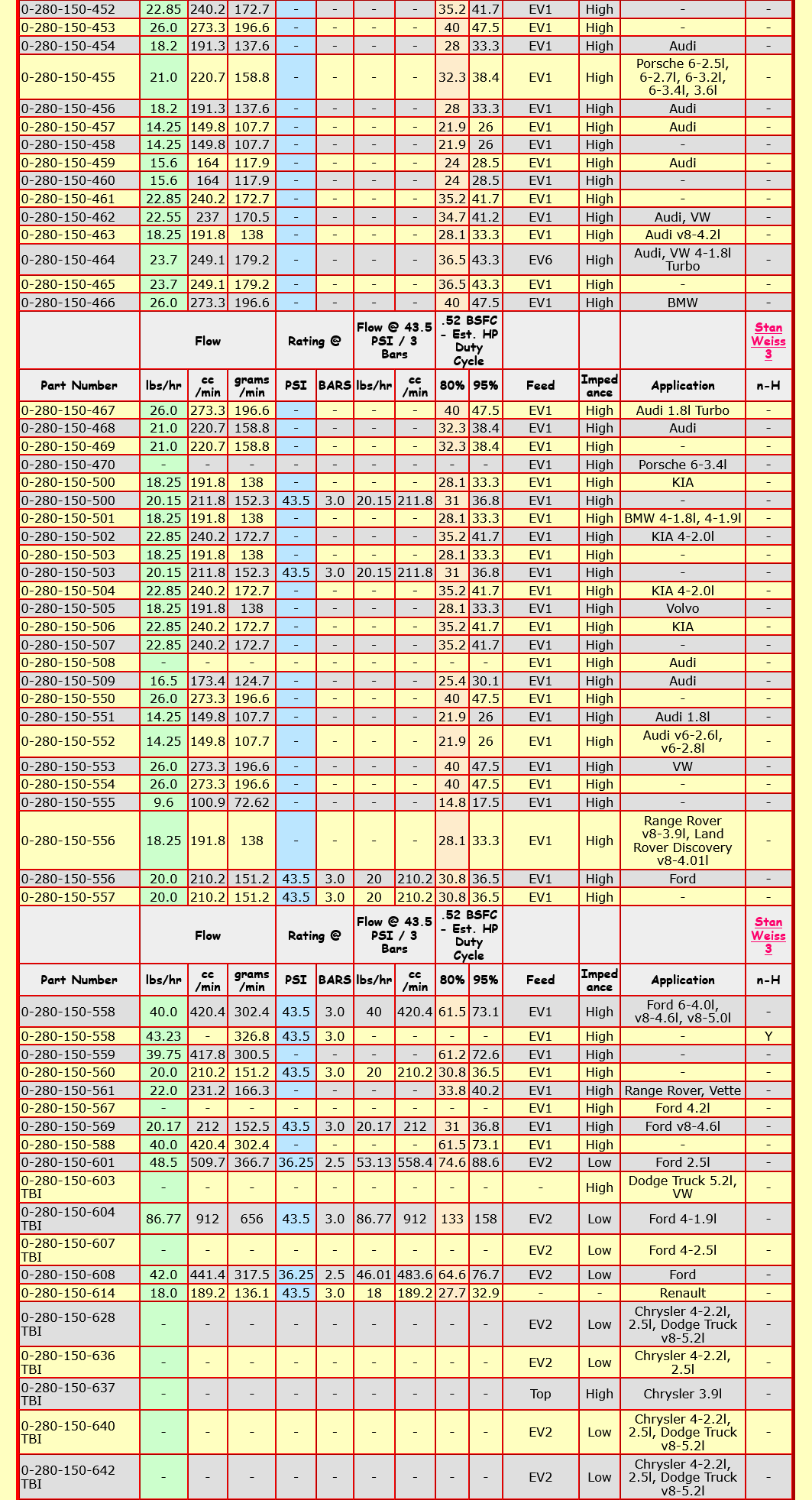

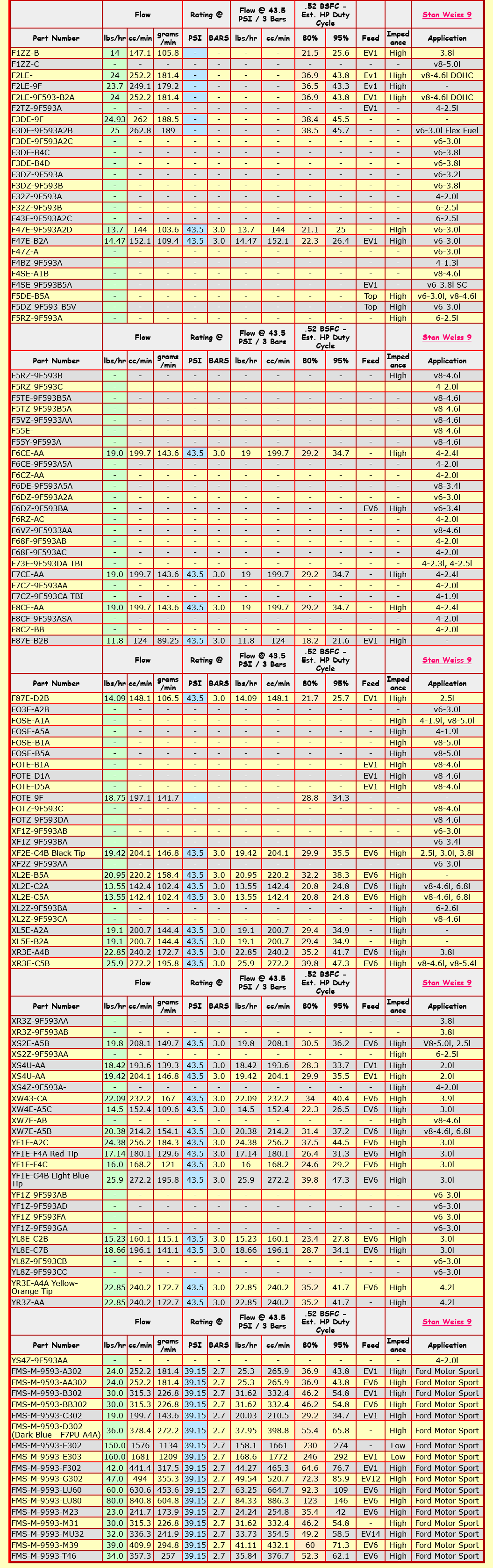

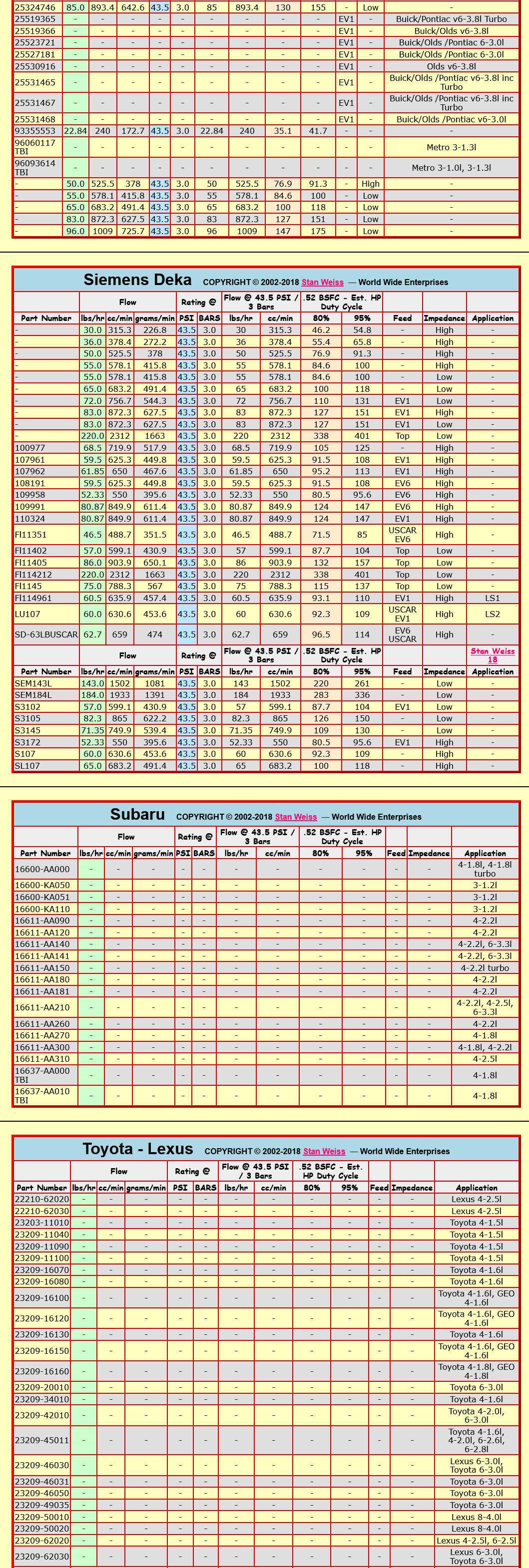

Voici un tableau qui reprend une liste assez complète des injecteurs bosch et de leur caractéristiques.

http://users.erols.com/srweiss/tableifc.htm#BOSCH

Fichier(s) joint(s):
Screenshot 2022-12-31 at 06-21-18 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png
Screenshot 2022-12-31 at 06-21-18 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png [ 270.53 Kio | Vu 1891 fois ]


Fichier(s) joint(s):
Screenshot 2022-12-31 at 06-22-58 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png
Screenshot 2022-12-31 at 06-22-58 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png [ 45.71 Kio | Vu 1891 fois ]


Fichier(s) joint(s):
Screenshot 2022-12-31 at 06-26-00 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png
Screenshot 2022-12-31 at 06-26-00 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png [ 255.23 Kio | Vu 1891 fois ]


Fichier(s) joint(s):
Screenshot 2022-12-31 at 06-27-22 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png
Screenshot 2022-12-31 at 06-27-22 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png [ 308.99 Kio | Vu 1891 fois ]


Fichier(s) joint(s):
Screenshot 2022-12-31 at 06-30-37 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png
Screenshot 2022-12-31 at 06-30-37 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png [ 290.56 Kio | Vu 1891 fois ]


Fichier(s) joint(s):
Screenshot 2022-12-31 at 06-33-35 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png
Screenshot 2022-12-31 at 06-33-35 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png [ 456.53 Kio | Vu 1891 fois ]


Fichier(s) joint(s):
Screenshot 2022-12-31 at 06-35-45 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png
Screenshot 2022-12-31 at 06-35-45 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png [ 304.63 Kio | Vu 1891 fois ]


Fichier(s) joint(s):
Screenshot 2022-12-31 at 06-37-34 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png
Screenshot 2022-12-31 at 06-37-34 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png [ 422.93 Kio | Vu 1891 fois ]


Fichier(s) joint(s):
Screenshot 2022-12-31 at 06-41-41 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png
Screenshot 2022-12-31 at 06-41-41 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png [ 471.52 Kio | Vu 1891 fois ]


Fichier(s) joint(s):
Screenshot 2022-12-31 at 06-43-02 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png
Screenshot 2022-12-31 at 06-43-02 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png [ 439.96 Kio | Vu 1891 fois ]


Fichier(s) joint(s):
Screenshot 2022-12-31 at 06-44-31 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png
Screenshot 2022-12-31 at 06-44-31 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png [ 462.3 Kio | Vu 1891 fois ]


Fichier(s) joint(s):
Screenshot 2022-12-31 at 06-45-35 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png
Screenshot 2022-12-31 at 06-45-35 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png [ 488.73 Kio | Vu 1891 fois ]


Fichier(s) joint(s):
Screenshot 2022-12-31 at 06-46-38 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png
Screenshot 2022-12-31 at 06-46-38 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png [ 500.5 Kio | Vu 1891 fois ]


Fichier(s) joint(s):
Screenshot 2022-12-31 at 06-48-07 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png
Screenshot 2022-12-31 at 06-48-07 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png [ 510.72 Kio | Vu 1891 fois ]


Fichier(s) joint(s):
Screenshot 2022-12-31 at 06-48-57 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png
Screenshot 2022-12-31 at 06-48-57 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png [ 469.11 Kio | Vu 1891 fois ]


Fichier(s) joint(s):
Screenshot 2022-12-31 at 06-50-12 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png
Screenshot 2022-12-31 at 06-50-12 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png [ 451.73 Kio | Vu 1891 fois ]


Fichier(s) joint(s):
Screenshot 2022-12-31 at 06-51-14 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png
Screenshot 2022-12-31 at 06-51-14 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png [ 357.72 Kio | Vu 1891 fois ]


Fichier(s) joint(s):
Screenshot 2022-12-31 at 06-52-23 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png
Screenshot 2022-12-31 at 06-52-23 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png [ 460.19 Kio | Vu 1891 fois ]


Fichier(s) joint(s):
Screenshot 2022-12-31 at 06-53-41 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png
Screenshot 2022-12-31 at 06-53-41 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png [ 527.97 Kio | Vu 1891 fois ]


Fichier(s) joint(s):
Screenshot 2022-12-31 at 06-55-05 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png
Screenshot 2022-12-31 at 06-55-05 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png [ 490.32 Kio | Vu 1891 fois ]


Fichier(s) joint(s):
Screenshot 2022-12-31 at 06-56-07 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png
Screenshot 2022-12-31 at 06-56-07 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png [ 506.68 Kio | Vu 1891 fois ]


Fichier(s) joint(s):
Screenshot 2022-12-31 at 06-56-57 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png
Screenshot 2022-12-31 at 06-56-57 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png [ 385.95 Kio | Vu 1891 fois ]


Fichier(s) joint(s):
Screenshot 2022-12-31 at 06-57-47 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png
Screenshot 2022-12-31 at 06-57-47 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png [ 523.74 Kio | Vu 1891 fois ]


Fichier(s) joint(s):
Screenshot 2022-12-31 at 06-58-25 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png
Screenshot 2022-12-31 at 06-58-25 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png [ 517.07 Kio | Vu 1891 fois ]


Fichier(s) joint(s):
Screenshot 2022-12-31 at 06-58-58 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png
Screenshot 2022-12-31 at 06-58-58 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png [ 413.21 Kio | Vu 1891 fois ]


Fichier(s) joint(s):
Screenshot 2022-12-31 at 06-59-50 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png
Screenshot 2022-12-31 at 06-59-50 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png [ 526.09 Kio | Vu 1891 fois ]


Fichier(s) joint(s):
Screenshot 2022-12-31 at 07-00-51 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png
Screenshot 2022-12-31 at 07-00-51 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png [ 465.44 Kio | Vu 1891 fois ]


Fichier(s) joint(s):
Screenshot 2022-12-31 at 07-01-36 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png
Screenshot 2022-12-31 at 07-01-36 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png [ 366.21 Kio | Vu 1891 fois ]


Fichier(s) joint(s):
Screenshot 2022-12-31 at 07-02-26 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png
Screenshot 2022-12-31 at 07-02-26 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png [ 416.53 Kio | Vu 1891 fois ]


Fichier(s) joint(s):
Screenshot 2022-12-31 at 07-03-50 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png
Screenshot 2022-12-31 at 07-03-50 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png [ 420.42 Kio | Vu 1891 fois ]


Fichier(s) joint(s):
Screenshot 2022-12-31 at 07-04-35 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png
Screenshot 2022-12-31 at 07-04-35 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png [ 451.35 Kio | Vu 1891 fois ]


Fichier(s) joint(s):
Screenshot 2022-12-31 at 07-05-32 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png
Screenshot 2022-12-31 at 07-05-32 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png [ 242.1 Kio | Vu 1891 fois ]


Fichier(s) joint(s):
Screenshot 2022-12-31 at 07-06-17 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png
Screenshot 2022-12-31 at 07-06-17 Stan Weiss' - Electronic Fuel Injector (EFI) Flow Data Table.png [ 649.04 Kio | Vu 1891 fois ]

_________________
Toutes y sont pas.
>Mon ancienne 106 1.4 XRDPassage en 1.5D et en gamme XTD viewtopic.php?f=4&t=28727

>Mon ancien coupé 406 xu10j4r
130ch>138ch>152ch>161ch>165ch (Echap OEM) elle marchait idem
un 320D E92 et E46 de 210ch (st1) d'amis, en run 30-200 viewtopic.php?f=4&t=29164

>Mon ancienne 306 s16 167bv6 phs1.2
+/-175ch, 0-200 24s, chasseuse de M3RS 275ch (amis) mais...
une grosse merguez rouillé+escroquerie > châssis mis en destruction viewtopic.php?f=4&t=29376

>Mon ancienne 106 xsi 1.6l
Elle aura fait que 50km.., abandon/fin de projet...
châssis nu/CG mis en procédure destruction viewtopic.php?f=67&t=28342

>Mon ancienne 106 Enfant Terrible 2002 Une merguez avec 40millions de problème qui m'aura épuisé le cerveau..
Abandon/ fin de projet, châssis nu/CG mis en procédure destruction viewtopic.php?f=129&t=302

Ma 106 xs 1.6l 97
> Bloc1/ bloc2: 130ch (non au max) 0à100: 6.2s/ 0à170: 19s en 15p/ 18s en 14p
30000km avec le bloc2 avant changement pour le bloc3 03/2022.
> Bloc3: actuellement en sommeil: objectif 145ch monopap (bloc non opérant actuellement)
viewtopic.php?f=110&t=29521


Dernière édition par PF47 le Samedi 31 Décembre 2022 7:07, édité 6 fois.
Mise à jour du contenu


Haut
 Profil

Jack 49
 Sujet du message: Re: [Topic] Tableau/ liste injecteurs Bosch
MessagePosté: Vendredi 14 Octobre 2022 20:53
Hors ligne
Eprom:grN/grA>Me contacter
Avatar de l’utilisateur

Inscription: Lundi 16 Janvier 2012 10:35
Messages: 868
Localisation: PORNIC
La liste" assez complète" des injecteurs Bosch dont tu donnes l'accès
est en fait la liste mondiale des injecteurs (Europe, Asie, Amérique ......).

Il y a les injecteurs de moto.

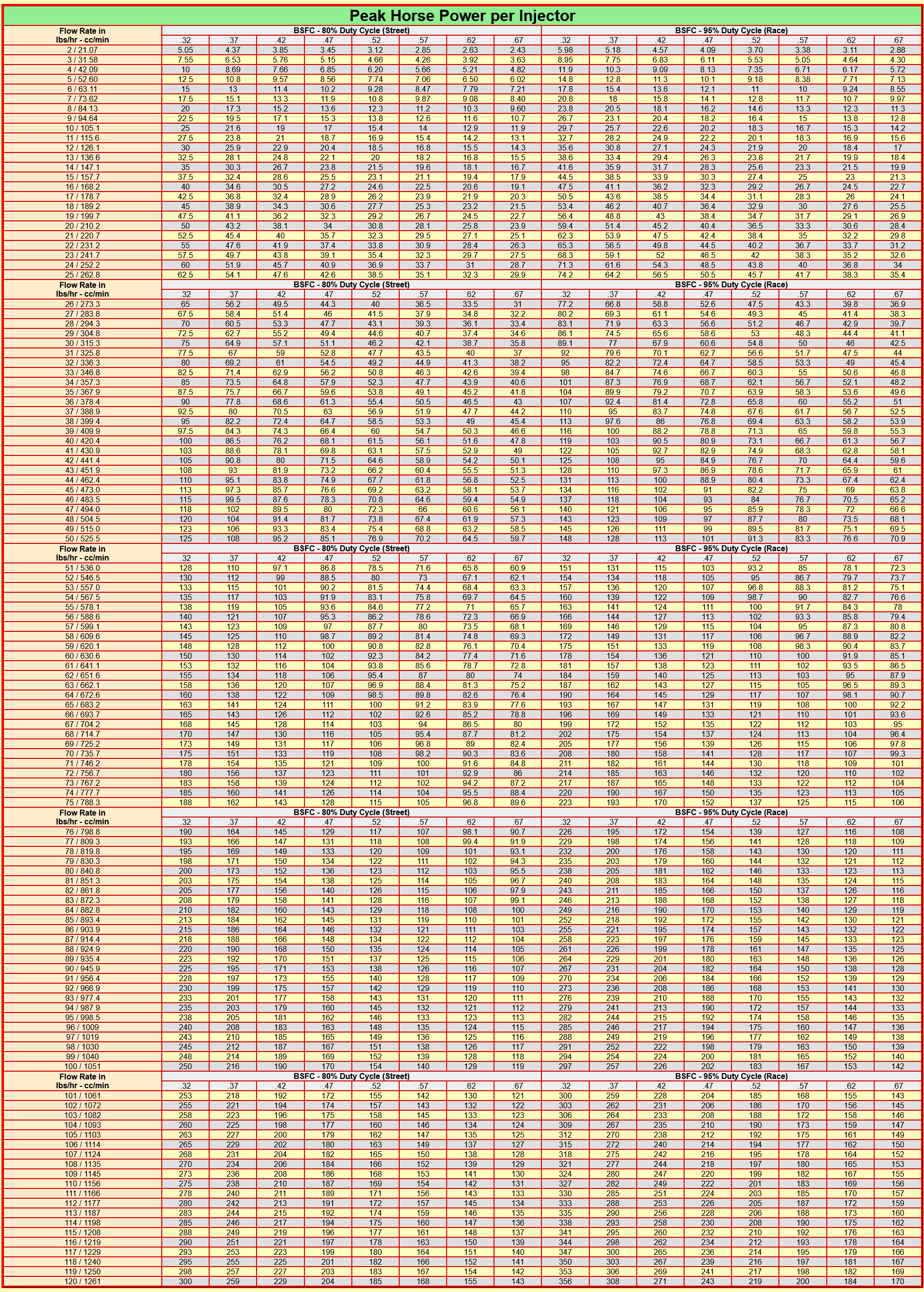

Un tableau donne la puissance disponible en fonction du débit.

L'impédance ou résistance est donnée en:
- Low :2,5 ohms
= High :16 ohms.

C'est un document à connaitre et à conserver.
Haut
 Profil

J'Bay
 Sujet du message: Re: [Topic] Tableau/ liste injecteurs Bosch
MessagePosté: Lundi 17 Octobre 2022 12:58
Hors ligne
-
Avatar de l’utilisateur

Inscription: Vendredi 03 Septembre 2021 21:47
Messages: 355
Ouais documents super pratique ! Ça fait déjà quelques années qu'il traine sur mon PC.

J'ai choisi les injecteurs ma Smart Roadster la dessus. J'ai sélectionné via ce tableau, des injecteurs qui sont monté entre autre sur des V6 Mercedes.
Haut
 Profil

PF47
 Sujet du message: Re: [Topic] Tableau/ liste injecteurs Bosch
MessagePosté: Samedi 31 Décembre 2022 7:09
Hors ligne
MODO/ ADMIN - Dieu du moteur sur la planete
Avatar de l’utilisateur

Inscription: Jeudi 23 Octobre 2014 23:50
Messages: 4882
Localisation: Cergy_Vexin_(95)

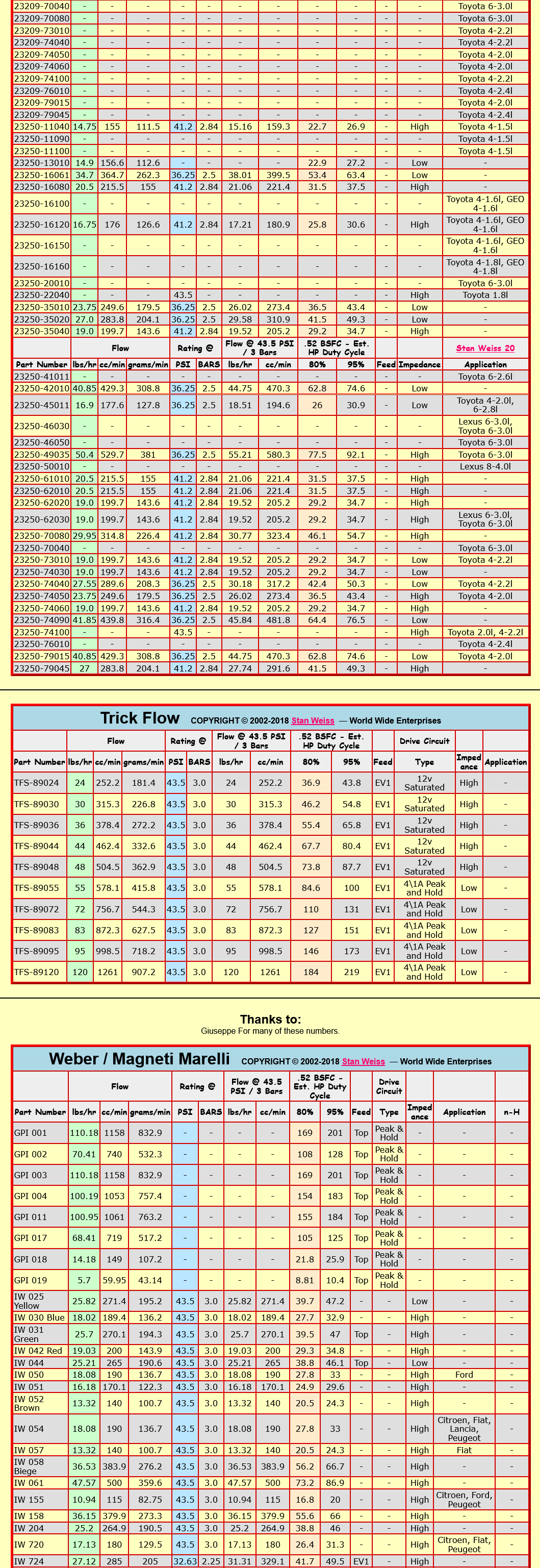

Screenshootage du tableau, si jamais le lien/ l'hébergement de l'autre coté tombe.
Sa restera ici.
Ya tout.

_________________
Toutes y sont pas.
>Mon ancienne 106 1.4 XRDPassage en 1.5D et en gamme XTD viewtopic.php?f=4&t=28727

>Mon ancien coupé 406 xu10j4r
130ch>138ch>152ch>161ch>165ch (Echap OEM) elle marchait idem
un 320D E92 et E46 de 210ch (st1) d'amis, en run 30-200 viewtopic.php?f=4&t=29164

>Mon ancienne 306 s16 167bv6 phs1.2
+/-175ch, 0-200 24s, chasseuse de M3RS 275ch (amis) mais...
une grosse merguez rouillé+escroquerie > châssis mis en destruction viewtopic.php?f=4&t=29376

>Mon ancienne 106 xsi 1.6l
Elle aura fait que 50km.., abandon/fin de projet...
châssis nu/CG mis en procédure destruction viewtopic.php?f=67&t=28342

>Mon ancienne 106 Enfant Terrible 2002 Une merguez avec 40millions de problème qui m'aura épuisé le cerveau..
Abandon/ fin de projet, châssis nu/CG mis en procédure destruction viewtopic.php?f=129&t=302

Ma 106 xs 1.6l 97
> Bloc1/ bloc2: 130ch (non au max) 0à100: 6.2s/ 0à170: 19s en 15p/ 18s en 14p
30000km avec le bloc2 avant changement pour le bloc3 03/2022.
> Bloc3: actuellement en sommeil: objectif 145ch monopap (bloc non opérant actuellement)
viewtopic.php?f=110&t=29521
