[Topic] Ressorts court: marque/ hauteur/ réf/ photo voiture

PF47 · **Posté:** Mardi 11 Octobre 2022 1:55

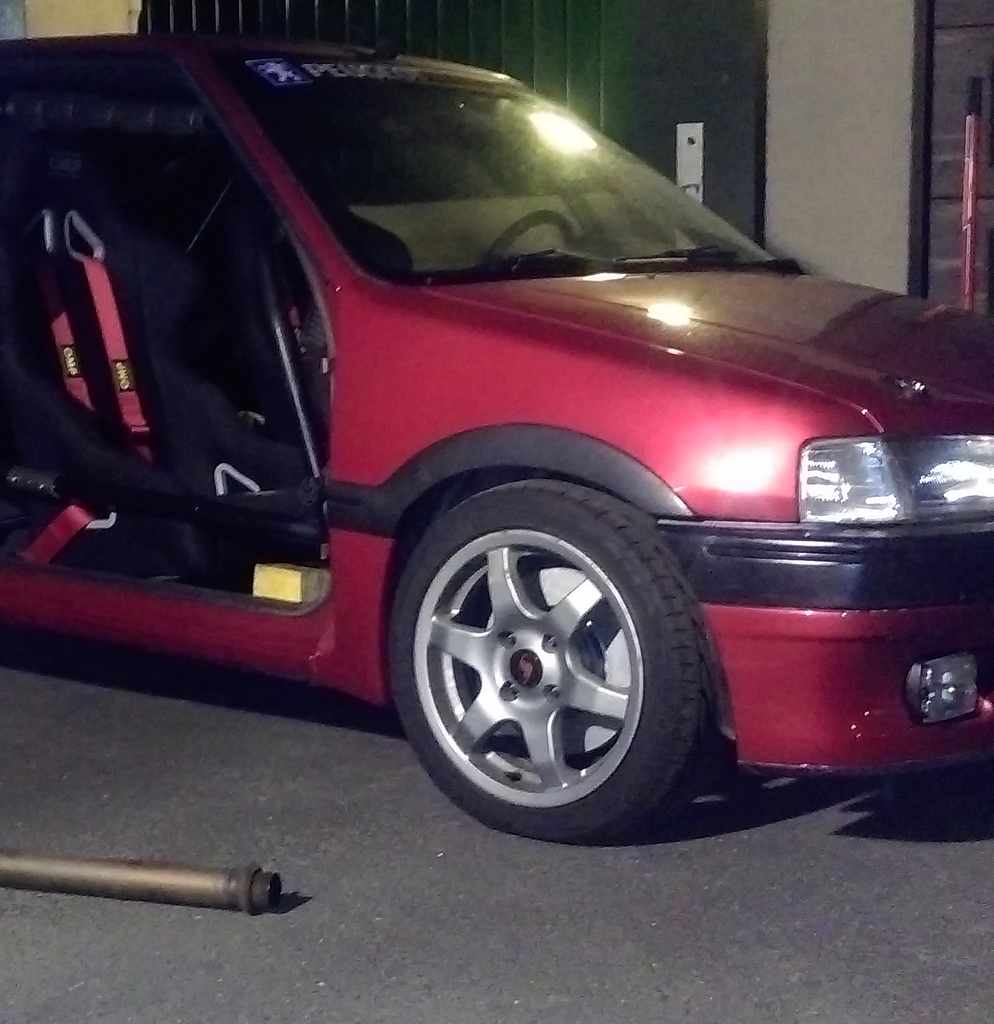

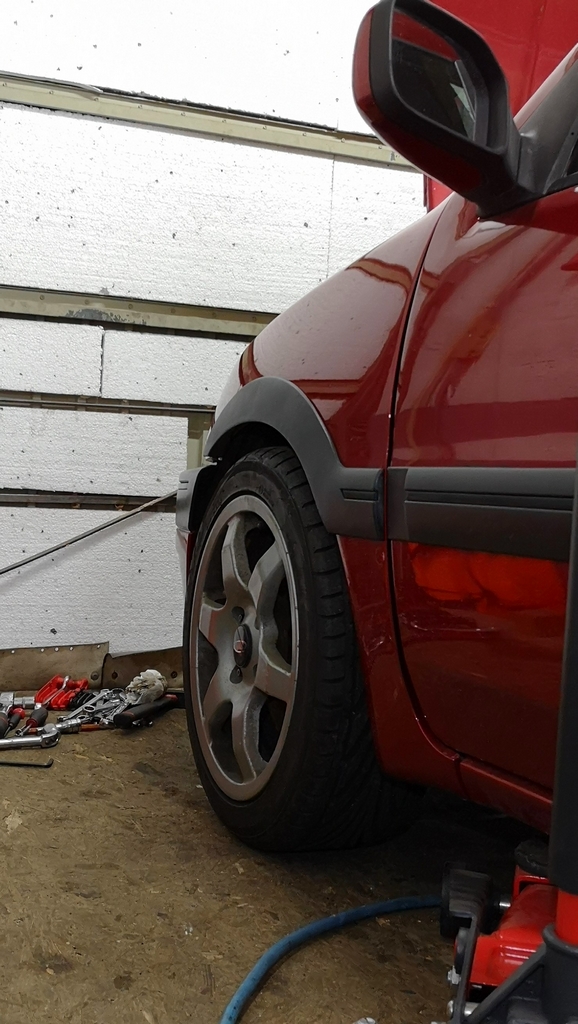

[PF47]Ressort Vogtland

Réf: VDF VA 950100
Rabaissement de: -35 minimum, je dirai du +/- du -40mm
Hauteur ressort: 26.5mm
Rabaissement arrière de: -30mm +/-
Ici en photo sur une ET avec amorto monroe type origine HS

Fichier(s) joint(s):

IMG_20221010_010503.jpg [ 1003.49 Kio | Vu 3480 fois ]

Fichier(s) joint(s):

IMG_20221010_010530.jpg [ 833.01 Kio | Vu 3480 fois ]

Fichier(s) joint(s):

IMG_20220810_095902.jpg [ 934.87 Kio | Vu 3480 fois ]

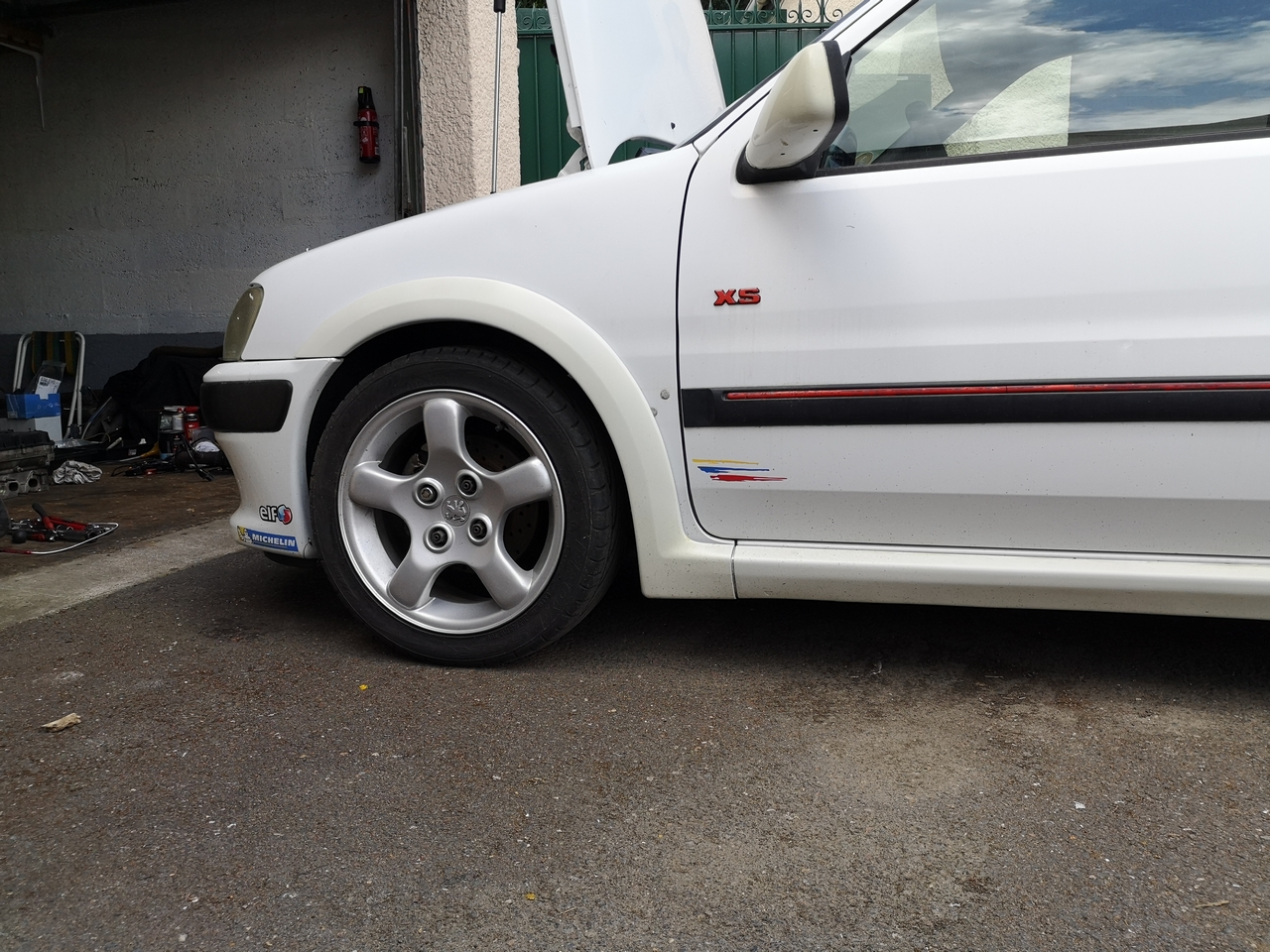

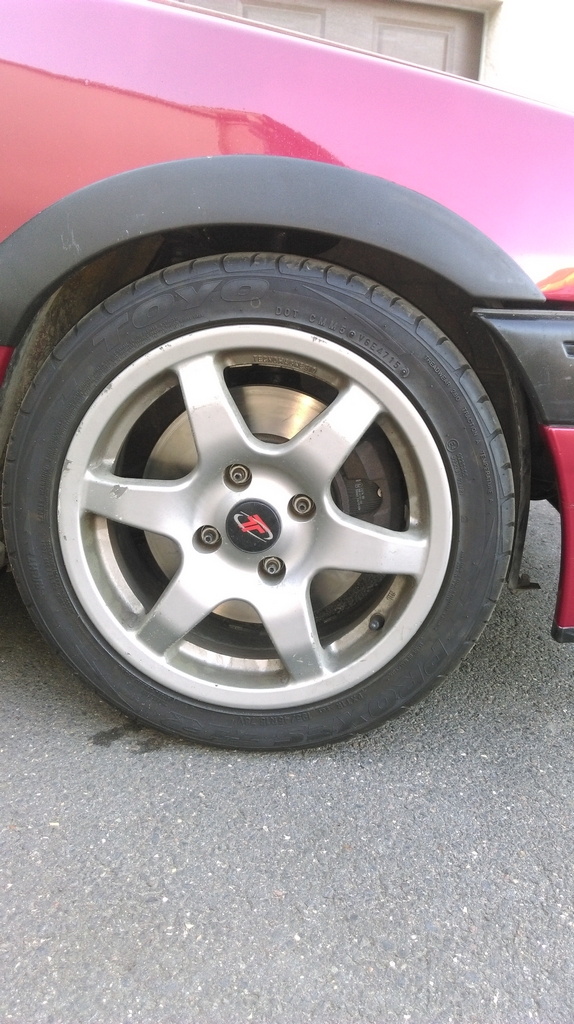

[PF47]Ressort Eibach

Réf: EW7001001VA
Rabaissement de: -35mm +/-
Hauteur ressort: --mm
Rabaissement arrière de -25mm +/-
Ici en photo avec amortisseur BilsteinB6 TS

Fichier(s) joint(s):

IMG_20191207_190041.jpg [ 487.7 Kio | Vu 3478 fois ]

Fichier(s) joint(s):

IMG_20181117_164739.jpg [ 1.1 Mio | Vu 3476 fois ]

Fichier(s) joint(s):

IMG_20220505_141520.jpg [ 947.97 Kio | Vu 3478 fois ]

Fichier(s) joint(s):

IMG_20210425_145606.jpg [ 760.83 Kio | Vu 3478 fois ]

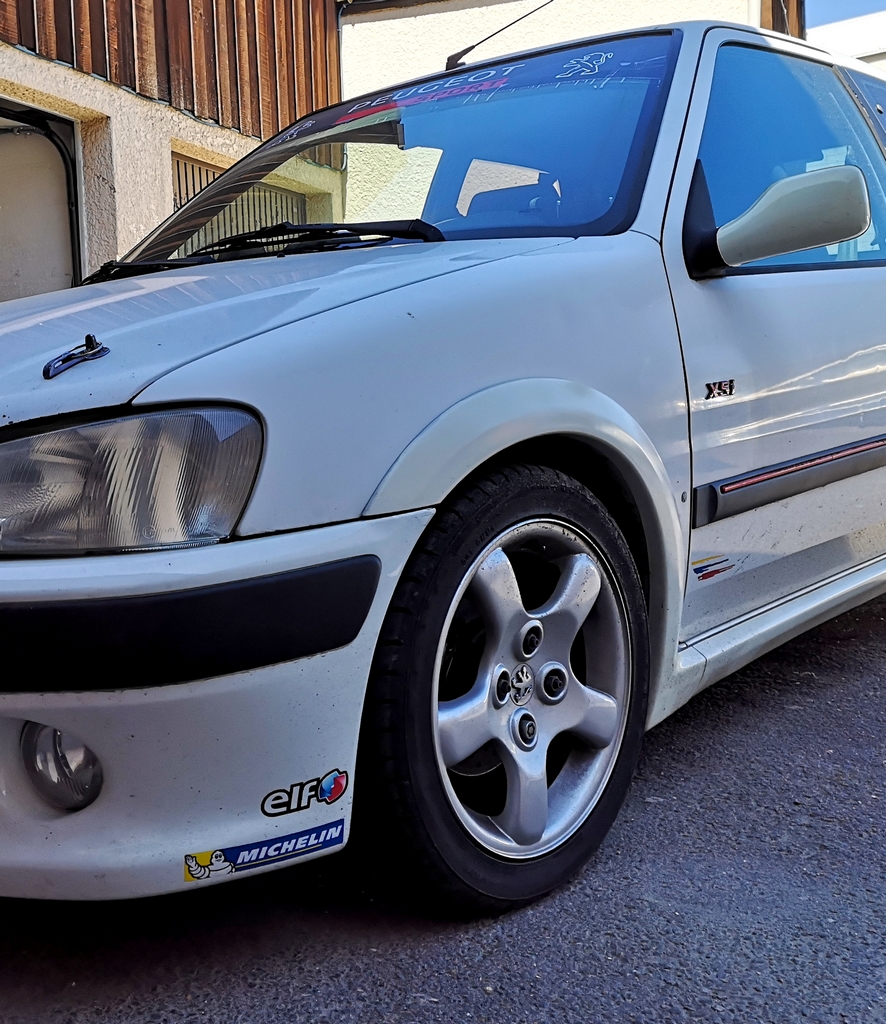

Sur la XSI 1.6L avec les mêmes amortos :

Fichier(s) joint(s):

IMG_20181217_233520 (2).jpg [ 409.35 Kio | Vu 3476 fois ]

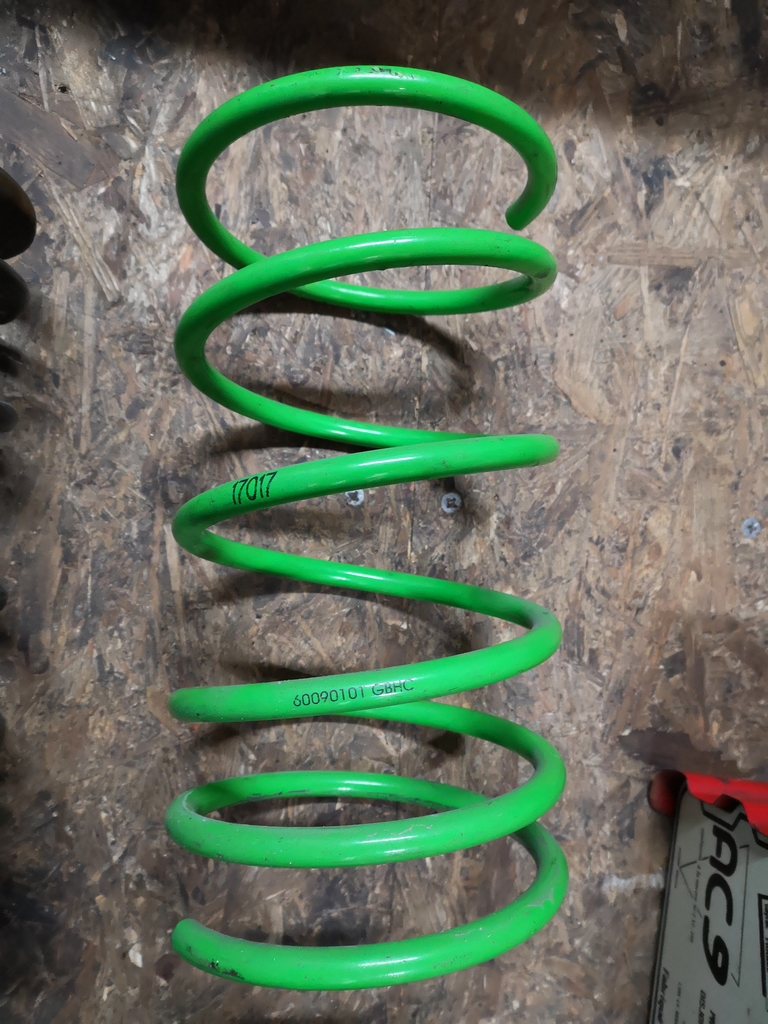

[PF47]Ressort ???

Réf: 17017 - 60090101 GBHC
Rabaissement de: -40mm (ressort légèrement coupé par l'ancien proprio de la XSI)
Hauteur ressort: --mm
Rabaissement arrière de: --mm
Ici en photo avec des amortisseurs Bilstein B6 TS

Fichier(s) joint(s):

IMG_20181215_212516.jpg [ 632.68 Kio | Vu 3476 fois ]

Fichier(s) joint(s):

IMAG5156.jpg [ 655.1 Kio | Vu 3476 fois ]

Fichier(s) joint(s):

IMAG5210.jpg [ 502.31 Kio | Vu 3476 fois ]

[XS-FURY]Ressort Eibach

Réf: ??
Rabaissement de: -30mm
Hauteur ressort: --mm
Rabaissement arrière de: -30mm

Fichier(s) joint(s):

DSC00836.JPG [ 215.3 Kio | Vu 3477 fois ]

[Anto]Ressort H & R

Réf: ??
Rabaissement de: -25mm
Hauteur ressort: --mm
Rabaissement arrière de: -20mm
Ici en photo avec des amortisseurs arr Koni jaune, régler en dureter sur 2, le cran le plus dur,
amorto avant BilsteinB6 TS

Fichier(s) joint(s):

img_0313.jpg [ 180.17 Kio | Vu 3477 fois ]

[Beewolf]Ressort Apex

Réf: ??
Rabaissement de: -35mm
Hauteur ressort: --mm
Rabaissement arrière de: -45mm +/-
Ici en photo avec des amortisseurs arr et av BilsteinB6 TF

Fichier(s) joint(s):

32233110.jpg [ 309.96 Kio | Vu 3477 fois ]

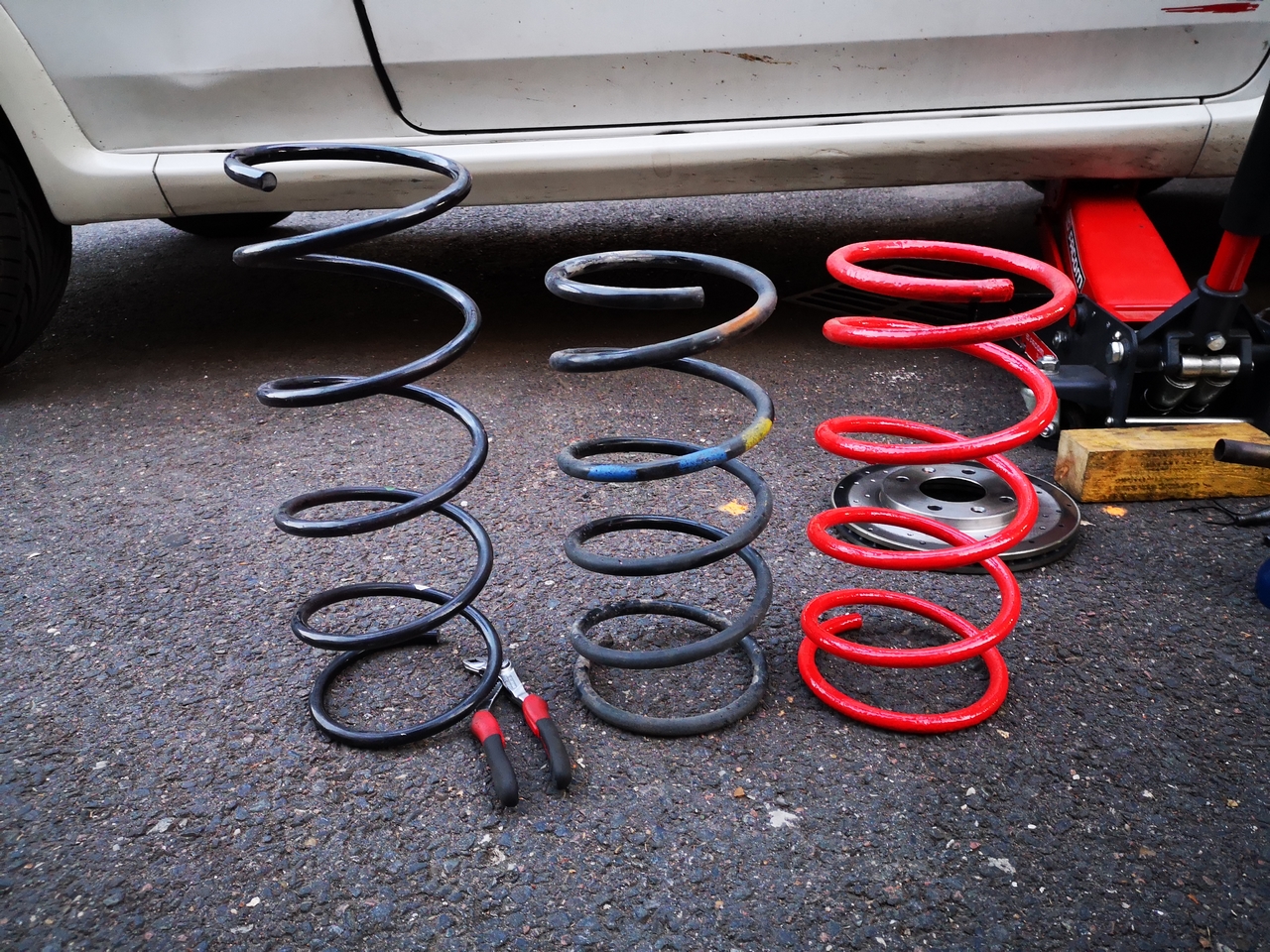

Différence ressort OEM:

A gauche: ressort 106 XTsignature début1996 1.4monopoint:
Réf:
Hauteur: 41.4cm

Au milieu: ressort 106 XS phase2 1997 1.6L (Ressort idem S16):
Réf:
Hauteur: --cm

A droite: ressort 306 S16 167ch phase 1.2 Mars 1997, ressort origine usine

Fichier(s) joint(s):

IMG_20190723_213742.jpg [ 1.23 Mio | Vu 3476 fois ]

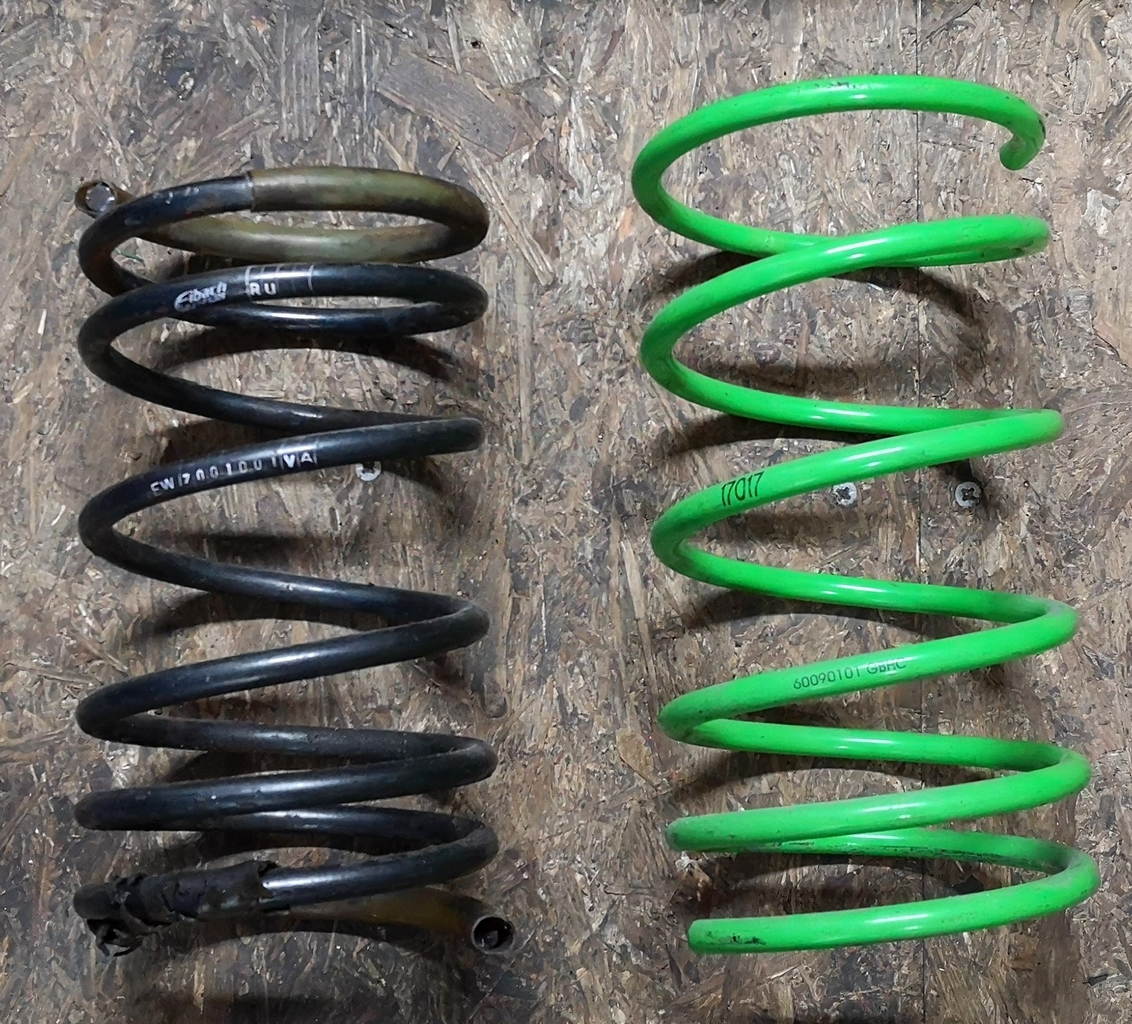

Différence ressort Eibach/ Ressort vert marque inconnu:

Fichier(s) joint(s):

IMG_20181215_212506.jpg [ 1 Mio | Vu 3476 fois ]

Ressort XSI/ rallye

Hauteur ressort: 34.3cm

J'Bay · **Posté:** Vendredi 14 Octobre 2022 0:00

C'est cool de faire un référentiel des différents type de ressorts de seconde monte.

Je t'enverrai une photo de ma Quik avec quelques infos car elle a un type de ressorts qui n'est pas référencé ici.

PF47 · **Posté:** Vendredi 14 Octobre 2022 0:28

J'Bay a écrit:

C'est cool de faire un référentiel des différents type de ressorts de seconde monte.

Je t'enverrai une photo de ma Quik avec quelques infos car elle a un type de ressorts qui n'est pas référencé ici.

Yes l'ancien topic de [XS-Fury] de 2011 , comme quasi personne avaient mis leurs photos sur le forum
mais sur des hébergeurs X/Y qui sont fermer aujourdhui, bien toutes les photos sont perdu... à jamais

C'est le problème ici ou sur d'autres forum (Forum de la Sax, Forum 106 S16,.. ),
les gars ne font pas l'effort de mettre les photos directement sur le forum.
Souvent à cause qu'il faut la redimensionner et donc utiliser un petit logiciel sur le PC.
